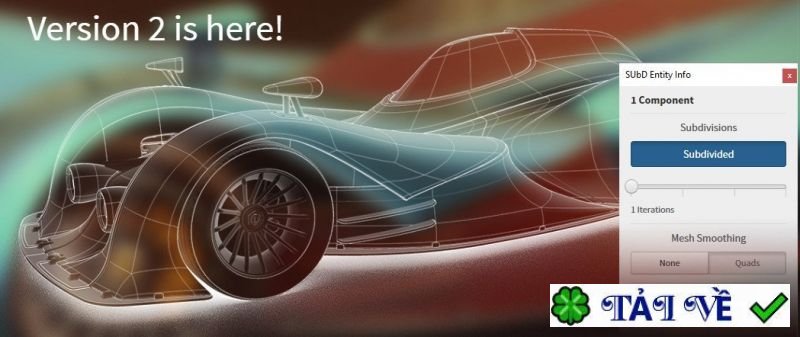

TT SUbD 2 – Tối ưu hóa lưới 3D cho Sketchup 2021

Tổng quan phần mềm TT SUbD Subdivide quads in SketchUp:

Chia nhỏ các mặt tứ giác trong SketchUp. Phân chia theo tham số. Tối ưu hóa cho lưới tứ giác. Hoàn hảo cho mô hình hóa hữu cơ.

Tại sao nên làm việc với các mặt tứ giác (Quads)

• Khi bạn có một lưới được tạo từ các mặt tứ giác (quads), nó mang lại nhiều lợi ích. Lưới trở nên đều đặn và dễ dự đoán hơn. Cấu trúc lưới từ các mặt tứ giác cung cấp các hướng luồng cho lưới.
• Các công cụ có thể đi theo một cạnh và chọn các vòng lặp theo thứ tự có thể dự đoán.
• Hoặc chúng có thể chọn từng cạnh đối diện, tạo thành một lựa chọn dạng vòng.
• Việc ánh xạ UV cũng trở nên dễ dàng hơn – cấu trúc lưới giúp việc ánh xạ vân bề mặt liền mạch trở nên đơn giản.

Làm việc với các mặt tứ giác trong SketchUp

• Khi làm việc với các lưới dựa trên mặt tứ giác, bạn nhanh chóng nhận ra sự cần thiết của các mặt tứ giác mà các đỉnh của chúng không đồng phẳng.
• Trong SketchUp, điều này có thể là một thách thức vì tính năng Tự động Gấp (Auto-Fold) của SketchUp sẽ chia một mặt tứ giác thành hai tam giác ngay khi các đỉnh của nó không còn đồng phẳng nữa.
• Để các tiện ích mở rộng có thể hoạt động với các mặt tứ giác không đồng phẳng, chúng cần xác định được cặp tam giác nào tạo thành một mặt tứ giác. Hiện không có tiêu chuẩn chính thức cho việc này, nhưng tiêu chuẩn thực tế (de-facto) là loại tứ giác của QuadFace Tools.
• Định nghĩa một mặt tứ giác theo QuadFace Tools là hai tam giác chia sẻ một cạnh mềm mại và mịn màng – với tùy chọn Đổ bóng (Cast Shadows) đã tắt.
• Rất nên cài đặt thêm QuadFace Tools để hỗ trợ tạo các lưới dựa trên mặt tứ giác cho việc chia nhỏ với SUbD. Đây là một công cụ cốt lõi để tạo ra hình học lý tưởng, dễ dàng chia nhỏ.
