LayoutEditor 2019 Giải pháp thiết kế chip mạnh mẽ

Tổng quan phần mềm LayoutEditor Hỗ trợ thiết kế vi mạch:

LayoutEditor là công cụ chỉnh sửa thiết kế hàng đầu cho MEMS và IC, được ứng dụng rộng rãi trong nhiều lĩnh vực như mô-đun đa chip (MCM), Chip-on-Board (COB), gốm nung nhiệt độ thấp (LTCC), Mạch tích hợp vi sóng nguyên khối (MMIC), bảng mạch in (PCB), công nghệ màng dày, công nghệ màng mỏng hoặc bất kỳ công nghệ nào khác sử dụng photomas.

Đây là chương trình mạnh mẽ, hỗ trợ đắc lực cho việc thiết kế vi mạch và công nghệ phim. Nó đặc biệt hữu ích cho việc tạo các mô-đun đa chip (MCM), chip-on-board (COB), gốm nhiệt độ thấp (LTCC) hoặc mạch tích hợp vi sóng nguyên khối (MMIC). Phần mềm cung cấp đa dạng công cụ chỉnh sửa, giúp đơn giản hóa và tăng tốc độ quá trình thiết kế.

Phần mềm còn lý tưởng cho thiết kế bảng mạch in (PCB), công nghệ GDS hay màng mỏng. Nó trang bị nhiều công cụ vẽ, cho phép chuyển đổi linh hoạt giữa các lớp, sử dụng các hình dạng có sẵn hoặc tùy chỉnh theo ý muốn. Người dùng cũng có thể gán chức năng cho từng phím tắt để tối ưu hóa thao tác.

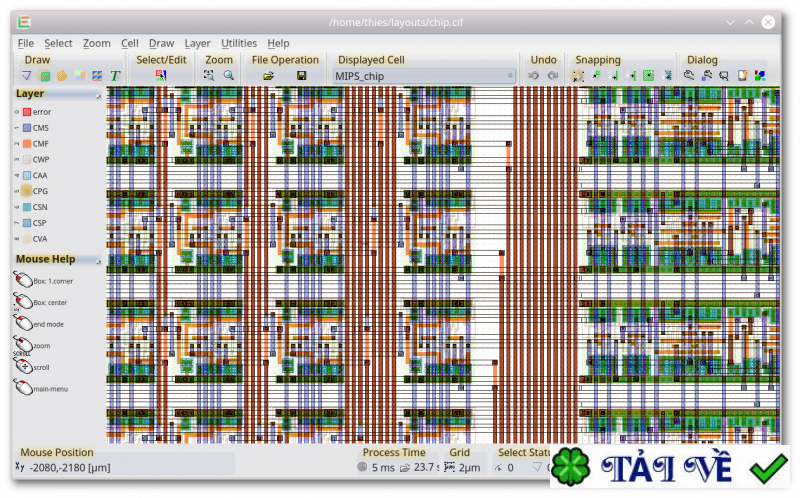

Giao diện của LayoutEditor được chia thành khu vực vẽ chính và các bảng chức năng. Cột trái hiển thị danh sách các lớp cùng tên liên kết và nhãn, còn cột phải cho phép chọn các thành phần trong danh sách kết nối. Người dùng có thể dễ dàng xuất hoặc nhập danh sách kết nối từ tệp. Phần mềm còn hiển thị thông tin kết nối, tên thiết bị, đường dẫn đã đánh dấu và phương thức trích xuất. Đặc biệt, bạn có thể chỉnh sửa thủ công danh sách kết nối qua trình soạn thảo văn bản tích hợp. LayoutEditor hỗ trợ đa dạng định dạng tệp như Calma GDSII, OASIS, OpenAccess, CIF, DXF, Gerber, LEF, DEF, Lasi, SVG, CSV, PNG, Alliance, ODB ++, EDIF và Qucs.

Giao diện người dùng của LayoutEditor mang lại trải nghiệm sử dụng vượt trội và năng suất làm việc cao. Điều này đạt được nhờ việc tích hợp sâu các phím tắt, tổ hợp phím/chuột cùng khả năng hiển thị rõ ràng các tùy chọn này. Các thao tác cơ bản như thu phóng và di chuyển khung nhìn được tích hợp sẵn, không cần gọi riêng. Hầu hết các khu vực trên giao diện đều hỗ trợ menu ngữ cảnh khi nhấp chuột phải.

LayoutEditor – Hỗ trợ thiết kế vi mạch

Các tính năng của LayoutEditor

Chỉnh sửa thiết kế mạnh mẽ

Tự động hóa quy trình bằng Script

Hỗ trợ đa dạng định dạng tệp

Tích hợp Schematic Editor (Trình chỉnh sửa sơ đồ nguyên lý)

Khả năng tạo thiết kế mới cho mọi lĩnh vực như vi điện tử, công nghệ nano, MEMS, cảm biến hóa học, PCB, và nhiều hơn nữa.

Thực hiện chỉnh sửa thiết kế tự động thông qua các tập lệnh.

Xem xét và kiểm tra kỹ lưỡng các thiết kế đã hoàn thiện.

Chuẩn bị dữ liệu sẵn sàng cho quá trình sản xuất mặt nạ quang học.

Cung cấp chức năng xem thiết kế và hỗ trợ hội tụ.

Hỗ trợ nhiều định dạng tệp khác nhau.

Cung cấp nền tảng phân tích cho các công cụ thiết kế bên ngoài.

Tóm lại, LayoutEditor là một phần mềm mạnh mẽ, hỗ trợ người dùng tạo ra nhiều loại dự án và sơ đồ kỹ thuật. Nó có khả năng xử lý các dự án quy mô lớn, tải tệp dung lượng cao, nhập các thành phần hoặc vẽ các bố cục phức tạp.
