Altair PollEx 2024 Tối ưu hóa thiết kế PCB

Tổng quan phần mềm Altair PollEx Thiết kế PCB:

Altair PollEx là phần mềm thiết kế và kỹ thuật mạnh mẽ, cung cấp khả năng xem xét hệ thống toàn diện cho sản phẩm và các hệ thống phức tạp. Trong bối cảnh phát triển sản phẩm hiện đại, việc tích hợp thiết kế cơ học và điện tử ngày càng trở nên quan trọng. Kế thừa nền tảng mô phỏng cơ học vững chắc, Altair đã mở rộng sang lĩnh vực mô phỏng hệ thống và điện từ. Công cụ PollEx PCB đóng vai trò là cầu nối, mở rộng các khả năng này sang lĩnh vực thiết kế bảng mạch in (PCB), hỗ trợ các quyết định thiết kế ở cấp độ hệ thống.

Altair PollEx – Thiết kế PCB

Altair PollEx cung cấp một bộ công cụ toàn diện và tích hợp để xem xét, phân tích và xác minh thiết kế PCB, phục vụ đắc lực cho các kỹ sư điện, điện tử và sản xuất. Là một giải pháp mở, PollEx cho phép chuyển đổi dữ liệu liền mạch giữa các môi trường mô phỏng và hệ thống thiết kế điện tử (ECAD) khác nhau. Mặc dù được thiết kế cho kỹ sư PCB, phần mềm này còn hữu ích cho các chuyên gia trong lĩnh vực thiết kế phần cứng, sản xuất, kiểm thử và cơ khí, giúp họ truy cập, xem xét và phân tích dữ liệu thiết kế PCB và các gói Mạch tích hợp (IC).

Phần mềm này mang đến khả năng kết nối vượt trội với các hệ thống và định dạng ECAD phổ biến, cũng như các phần mềm mô phỏng PCB của bên thứ ba. PollEx tích hợp quy trình Design for Excellence (DfX) thông qua một ứng dụng duy nhất và bộ quy tắc kiểm tra thiết kế mạnh mẽ, giúp giải quyết các hạn chế trong giai đoạn thiết kế. Các chức năng chính bao gồm truy vấn, đo lường, tìm kiếm đối tượng và tạo báo cáo đa dạng. Hoạt động trong môi trường mở, PollEx đảm bảo việc chuyển đổi dữ liệu liền mạch giữa các môi trường mô phỏng và ECAD khác nhau.

Các tính năng của Altair PollEx

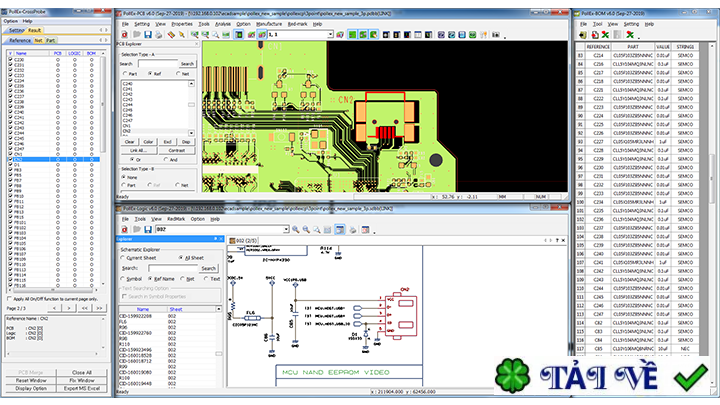

• PollEx PCB Modeler xử lý nhanh chóng dữ liệu thiết kế PCB trong giao diện trực quan, linh hoạt, giúp khám phá chi tiết thiết kế dễ dàng. Người dùng có thể thực hiện truy vấn, đo lường, tìm kiếm đối tượng, xem cấu trúc liên kết, phân tích lưới, so sánh các thiết kế PCB, đồng thời hỗ trợ nhập và xuất dữ liệu từ các gói ECAD tiêu chuẩn và định dạng bố cục PCB phổ biến.
• PollEx PCB Unified Part Editor (UPE) là công cụ quản lý dữ liệu linh kiện điện tử tập trung, cho phép người dùng tạo và chỉnh sửa thông tin linh kiện (từ nhà sản xuất, bao gồm các khía cạnh vật lý, logic, nhiệt, điện, sản xuất và kiểm thử). UPE hỗ trợ tạo dữ liệu linh kiện thông qua trình hướng dẫn tự động và thủ công (bao gồm cả hình học gói 3D cho thiết kế cơ học). Công cụ này còn giúp quản lý dữ liệu lắp ráp để phân tích và kiểm soát (cho các thiết bị cụ thể), đồng thời tương thích với nhiều định dạng và công cụ của các nhà cung cấp EDA.
• PollEx phân tích tính toàn vẹn tín hiệu (SI) và các vấn đề nhiệt trên PCB thông qua các bộ giải trực quan, dễ sử dụng, được tích hợp sâu vào PollEx PCB Modeler và Unified Part Editor (UPE). Các bộ giải SI miền hiệu quả hỗ trợ mô hình SPICE và IBIS, giúp phân tích độ trễ truyền sóng, phản xạ, nhiễu xuyên âm, sơ đồ mắt, tham số tán xạ (scattering parameters), suy hao tín hiệu và tính toán ma trận trở kháng.
